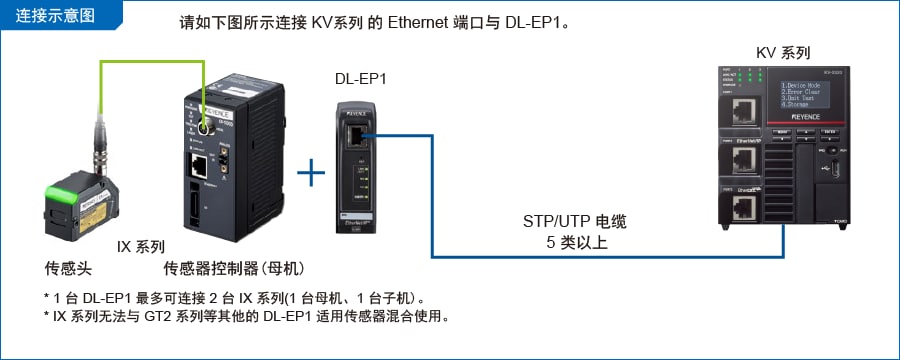

步驟 1 : 確認連接所需設備

本資料中對 KV 系列 與 IX 系列通信的情況進行說明。
如需使用其他單元，請分別換閱所使用的單元。

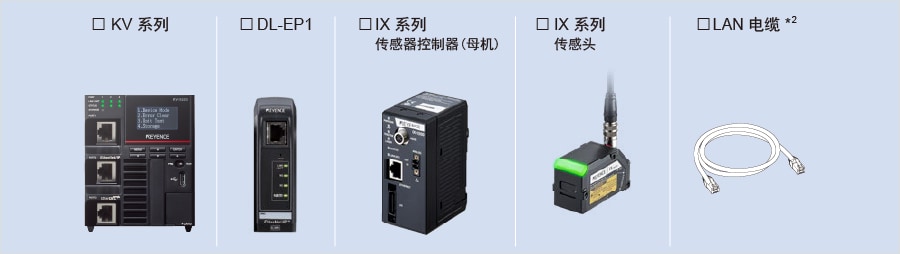

請準備下述設備。

步驟 2 : IX 系列 [EtherNet/IP?] 的設定

使用 IX-Navigator，進行 IX 系列的設定。下面以使用 LAN 電纜將電腦與 IX 系列進行 1 ： 1 連接，自動設定 IP 地址進行連接時為例進行說明。指定 IP 地址連接時，請參閱要點。

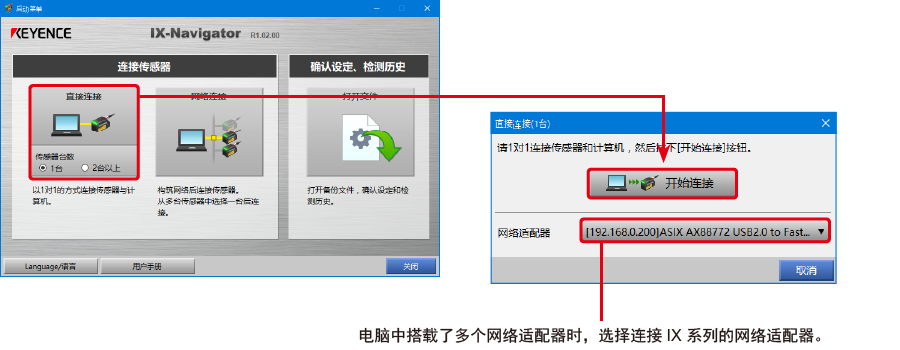

1. 使用 LAN 電纜連接電腦與 IX 系列（傳感器控制器）的以太網端口，啟動 IX-Navigator。顯示 [ 啟動菜單 ] 對話框后，勾選“1 臺”，按照〔直接連接〕、〔開始連接〕的順序點擊。

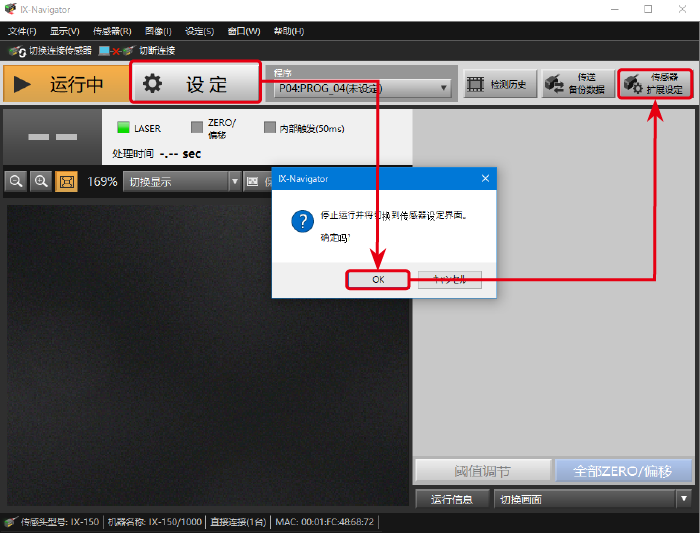

2. 顯示傳感器的運行界面。傳感器處于運行中時點擊〔設定〕。顯示確認是否停止運行的對話框后，點擊〔OK〕，然后點擊〔傳感器擴展設定〕。

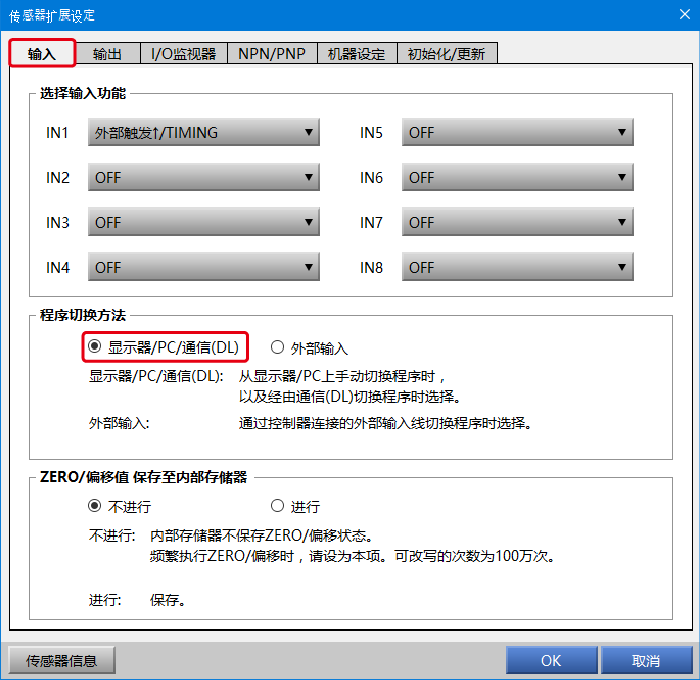

3. 顯示 [ 傳感器擴展設定 ] 對話框。打開“輸入”選項卡，啟用“程序切換方法”的“顯示器 /PC/ 通信 (DL)”。

* 不通過 KV 系列切換程序編號時，無需此步驟。

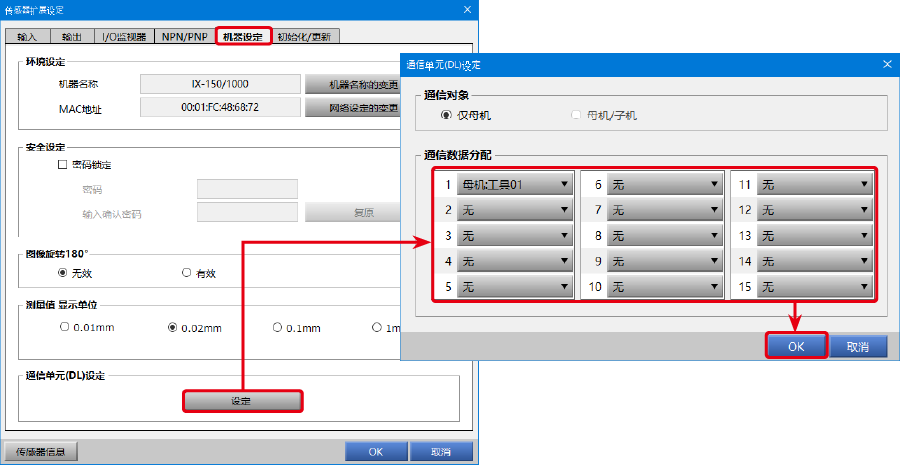

4. 打開“機器設定”選項卡。點擊“通信單元 (DL) 設定”的〔設定〕。顯示 [ 通信單元 (DL) 設定 ] 對話框后，將測量值分配到通過 KV 系列讀取的通信數據，點擊〔OK〕。最多可設定 15 個測量值進行通信（使用子機時將與母機合計，仍最多為 15 個）。

* 不通過 KV 系列讀取測量值時，無需此步驟。

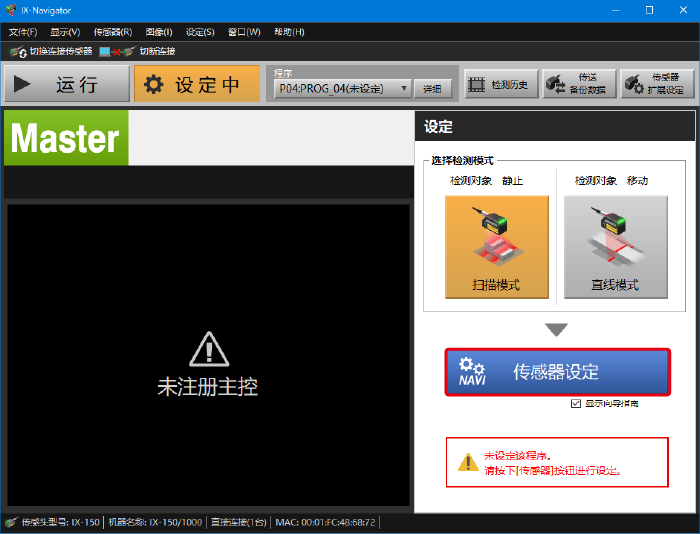

5. 點擊〔傳感器設定〕，進行傳感器的檢測及工具相關的設定。設定方法的詳情，請參閱“IX 系列用戶手冊”。

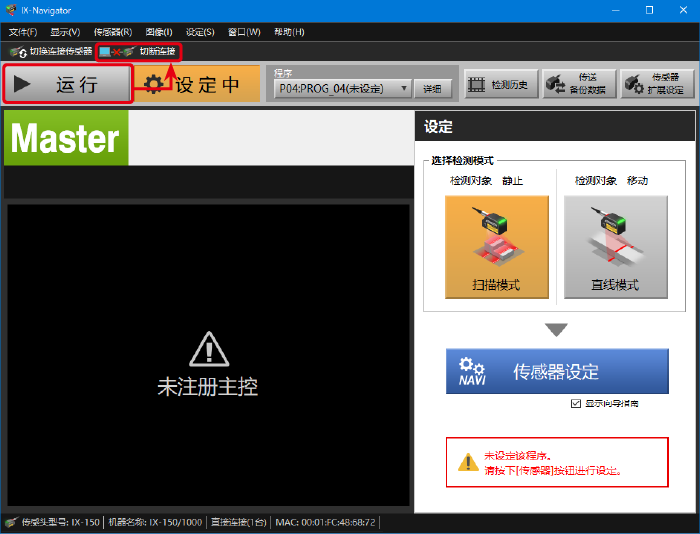

6. 點擊〔運行〕，將傳感器切換為運行模式。之后，點擊〔切斷連接〕結束設定。

要點

指定 IP 地址連接的方法

下面以向電腦和 IX 系列分配以下 IP 地址時為例進行說明。

電腦 ………192.168.0.200
IX 系列 ………192.168.0.5

* 請事先設定電腦的 IP 地址。

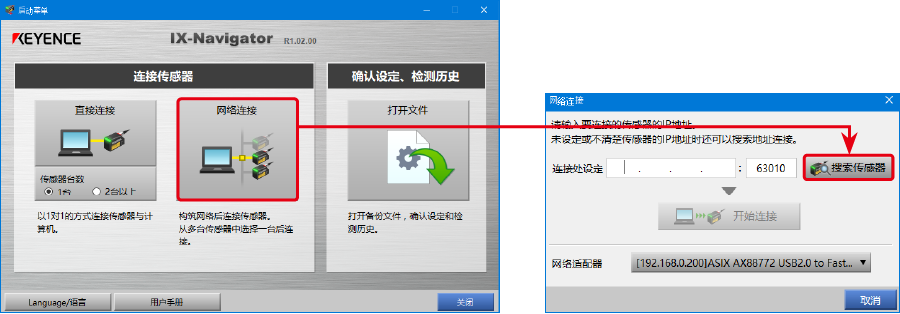

1. 使用 LAN 電纜連接電腦與 IX 系列（傳感器控制器）的以太網端口，啟動 IX-Navigator。顯示 [ 啟動菜單 ] 對話框后，按照〔網絡連接〕、〔搜索傳感器〕的順序點擊。

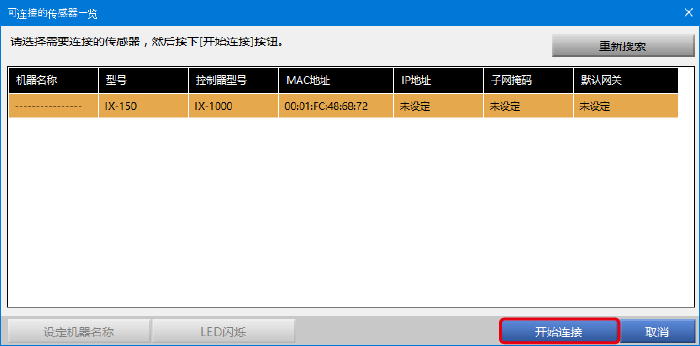

2. 搜索完成后，將顯示連接電腦的 IX 系列，點擊〔開始連接〕。如果已設定 IP 地址，點擊〔開始連接〕后將顯示傳感器的設定畫面。

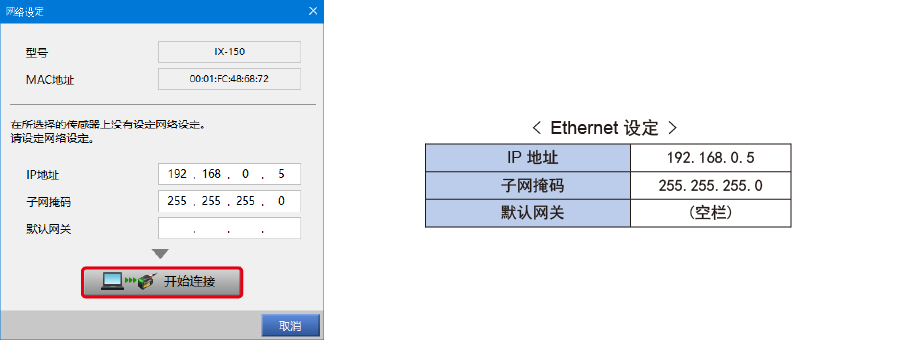

3. 未設定 IP 地址時，將顯示 [ 網絡設定 ] 對話框，設定向 IX 系列分配的 IP 地址。在此按如下所示進行設定，點擊〔開始連接〕，顯示傳感器的設定畫面。

之后的傳感器設定請參閱“步驟 2 : IX 系列 [EtherNet/IP?] 的設定”以后的內容。

步驟 3 : KV-X 系列的設置

本節將介紹如何連接名為「Vendor Series」的虛擬設備，實際使用時請將「Vendor Series」替換為要連接的設備。

要點

KV-X 系列上，可以給EtherNet/IP的連接分配變量。
給EtherNet/IP的連接分配變量時，在［CPU系統設定］對話框的“系統設定”的“其他設定”中勾選“EtherNet/IP設置更新時顯示變量設置對話框(E)”。
從“KV STUDIO”的菜單中選擇【視圖(V)】?【CPU系統設定(P)】，即顯示［CPU系統設定］對話框。

勾選“EtherNet/IP設置更新時顯示變量設置對話框(E)”后，即更新EtherNet/IP設置，當確定了單元編輯器的更改內容時，即顯示給連接分配變量的對話框。

1.啟動KV STUDIO，新建項目。支持型號選擇“KV-X520”，單擊〔OK〕。

顯示[管理員設定]對話框，輸入密碼后點擊[OK]，顯示[確認單元配置設定]對話框，單擊〔是(Y)〕。

2.在單元編輯器上單擊EtherNet/IP設定的圖標。顯示選擇設置方法的對話框，單擊〔手動(M)〕。

3.顯示單元編輯器，在“設定單元(2)”選項卡中設置KV-X520的IP地址。在此，如下所示設置。

* Step4是導入傳感器設置文件時的步驟。已經導入傳感器設置文件時，請進入Step5。

4.顯示[EtherNet/IP設置]窗口，選擇【EDS文件(D)】→【注冊(I)】，導入基恩士公司制傳感器設置文件(ez1文件)。

* 可從Keyence官方網站下載傳感器設置文件。

5. 在用Ethernet電纜連接了KV-X 系列IV4 系列的狀態下，選擇[EtherNet/IP設定]窗口的【文件(F)】→【自動配置(S)】。

6.實機和單元編輯器的配置不同時，會顯示確認項目傳輸?shù)膶υ捒颍谟肬SB電纜連接了PC和KV-X 系列的狀態下單擊〔是(Y)〕。

7.項目傳輸完成后，顯示[設備查找設定]對話框，單擊〔查找(F)〕。自動配置完成后，IV4 系列會自動注冊，單擊〔OK〕關閉[EtherNet/IP設置]窗口。

8.單擊單元編輯器的〔OK〕退出。

要點

已勾選“EtherNet/IP設置更新時顯示變量設置對話框(E)”時，顯示［EtherNet/IP設備 變量設置］對話框。
輸入分配給連接的變量的變量名，單擊〔OK〕。

- 手動設置的方法
設置設備配置的方法在"EtherNet/IP設定"的[設備列表（1）]選項卡中，拖放“Vender Series”并創建設備配置。

設置數據的傳輸和監控器

1.從菜單中選擇【監控器/模擬器(N)】>【PLC傳輸→監控器模式(C)】。
　在[PLC傳輸]對話框中單擊〔執行(E)〕。

2. 如果在傳輸數據之前和之后的顯示以下對話框，請兩次分別點擊[是(Y)]。

3. 在工作空間的“Vender Series”上右鍵單擊，選擇【傳感器IO監控(M)】。
　可簡單監控傳感器中的信息。

要點

也可以啟動實時時序圖監控器，在圖表上確認。
在“傳感器IO監控”上右鍵單擊，選擇【實時時序圖監控器(H)】。

不需要調整范圍，因?yàn)榧磿r(shí)時序圖監控器會自動執行縮放。

如何通過程序來修改相關參數
從而更改設定值

傳感器的設定值可以通過如下兩種方法更改：
A : 從PC更改
B : 從梯形圖程序更改
* 以下將以傳感器MU-N（FD-0*C）為例進行說明。

A : 從PC更改

要從PC更改設定值，請使用KV STUDIO中的傳輸適配器功能

1. 在工作空間中展開單元配置。右鍵點擊MU-N（FD-0*C）并選擇[傳輸適配器設定（A）]

2. 在「MU-N（FD-0*C）」的參數上打勾，然后輸入設定值。
　點擊 [寫入適配器 （W）] 將設定值寫入傳感器。

*要讀取傳感器的設定值，請選擇 [讀取適配器 （R）]。

B : 從梯形圖程序更改

通過梯形圖程序，執行顯示報文通訊來更改設定值。

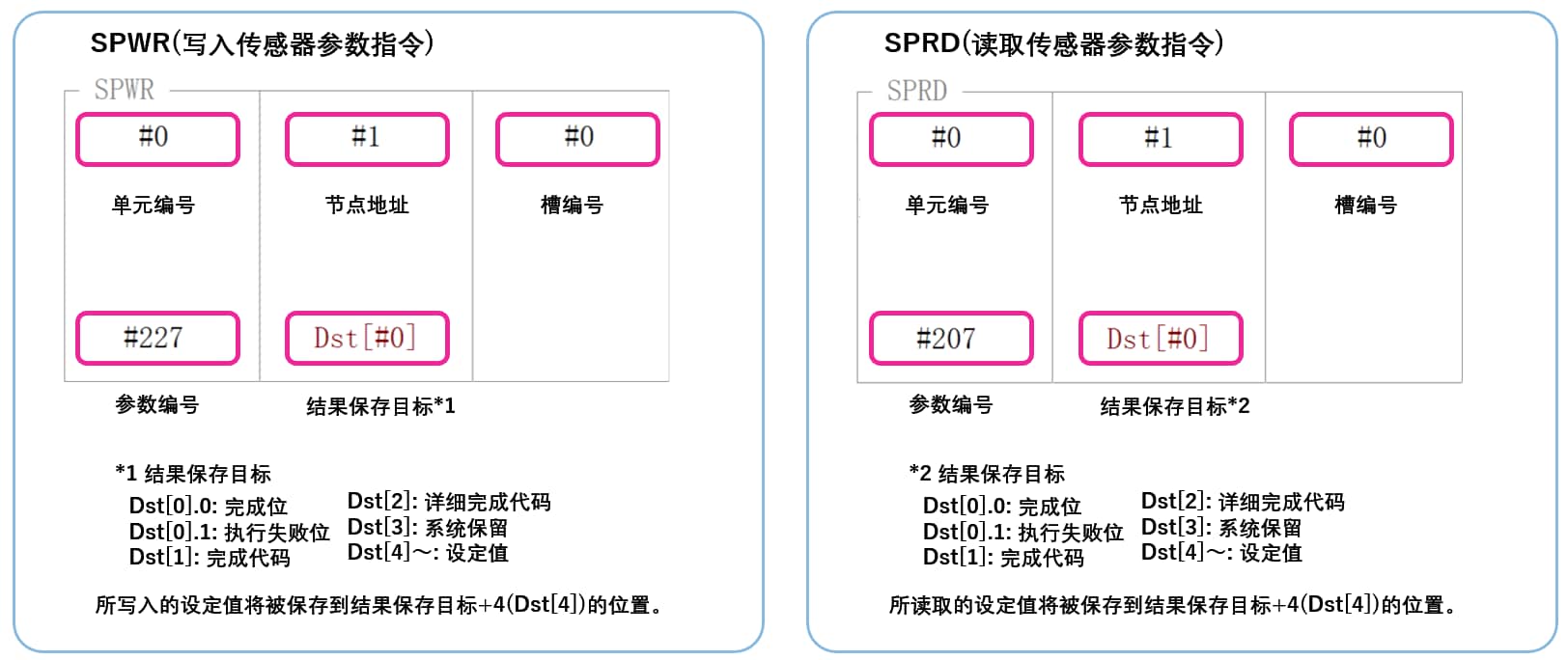

如需進行顯式報文，請使用傳感器設置指令（SPWR 指令（寫入傳感器參數指令）、SPRD 指令（讀取傳感器參數指令））

1. 在編輯器模式下，創建一個梯形圖程序，如下所示

* 關于參數編號的具體信息，請參照對應的參數表

2. 傳輸梯形圖程序到PLC

3. 當Trg變?yōu)镺N狀態時，相對應的設置值會被改寫

* 將設定值儲存在Dst[#4] 中（[結果儲存位置] + 4）。

要點

RT（即時）編輯功能

當您使用梯形圖程序時，您可以直接將軟元件注釋或者參數名輸入到自動搜索并顯示輸入候選項。

步驟 4 : 創建梯形圖程序

程序切換

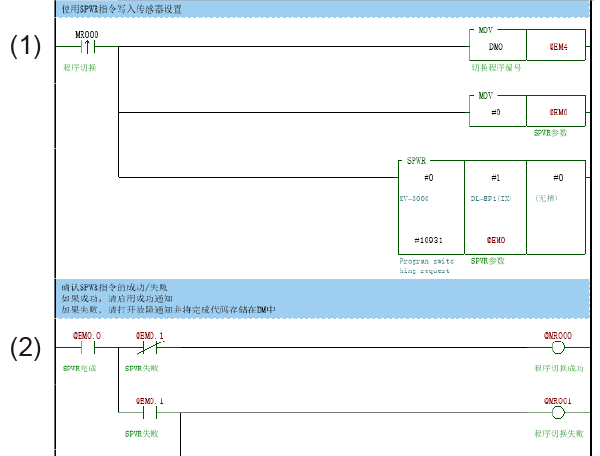

下列參考程序表示切換 IX 系列的程序編號。

(1) 在 MR000 的上升沿，將 IX 系列的程序編號切換為 DM0 中存儲值的編號。
(2) 切換成功后，將 @MR000 置于 ON。如果切換失敗，將 @MR001 置于 ON，將完成代碼和詳細完成代碼分別存儲到 DM1 與 DM2。

* 確認已切換程序編號時，將使用 SPRD 指令讀取當前程序編號。但從執行 SPWR 指令到實際切換 IX 系列的程序編號為止約需 1 秒。

要點

執行 SPWR（傳感器參數寫入指令）、SPRD（傳感器參數讀取指令）時，寫入 / 讀取指定傳感器的參數。
