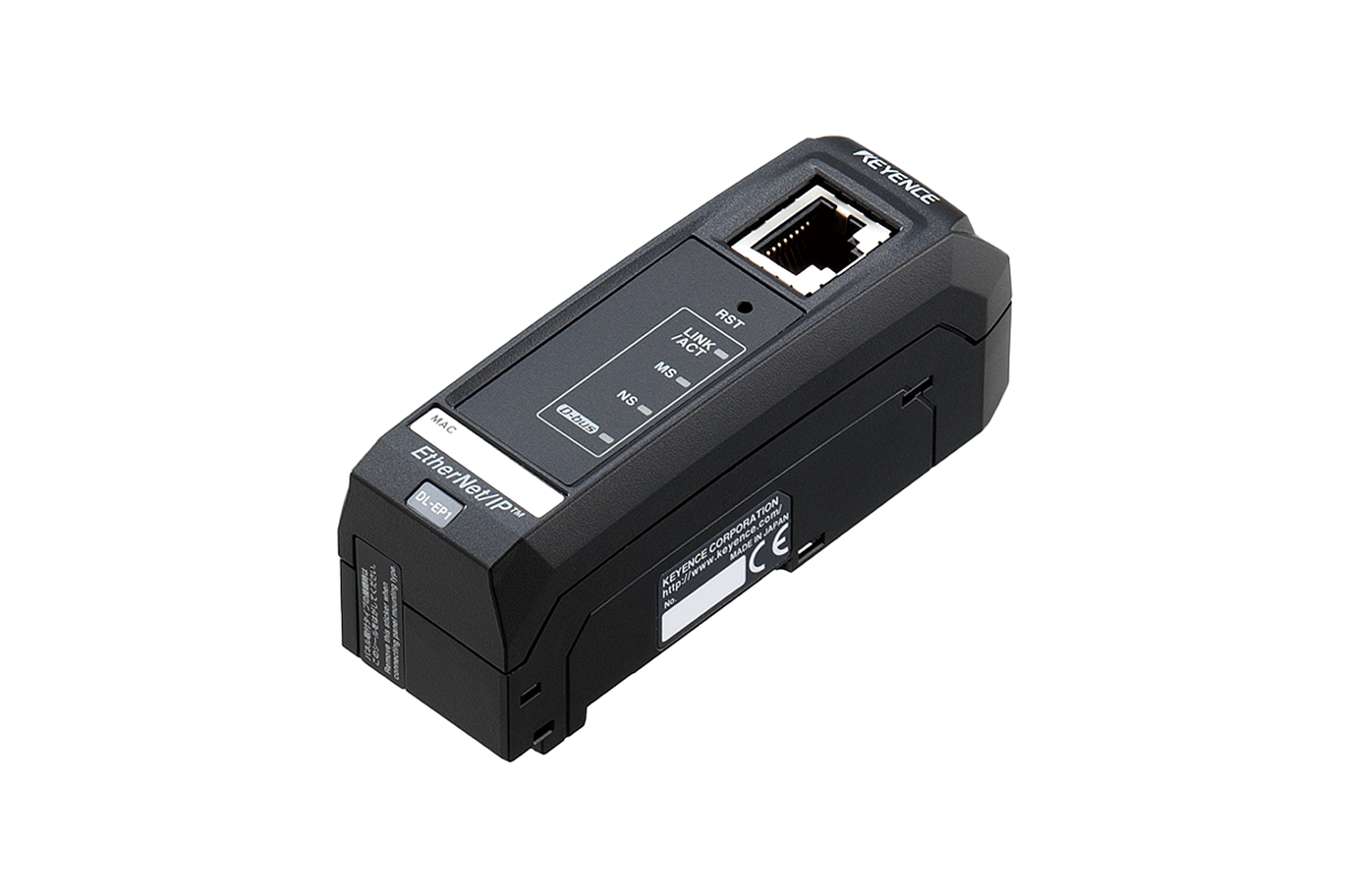

KV-X 系列 × ??DL-EP1
EtherNet/IP? 連接指南

返回 KV 系列連接指南

打印此頁

支持機型

  • 接觸式數字傳感器 GT2/GT 系列
  • 流體非接觸型電極電磁式流量傳感器 FD-MH 系列
  • 穿透式激光辨別傳感器 IG/IB 系列
  • CMOS 激光位移傳感器 IL 系列
  • 靜電測量儀 SK 系列

內容

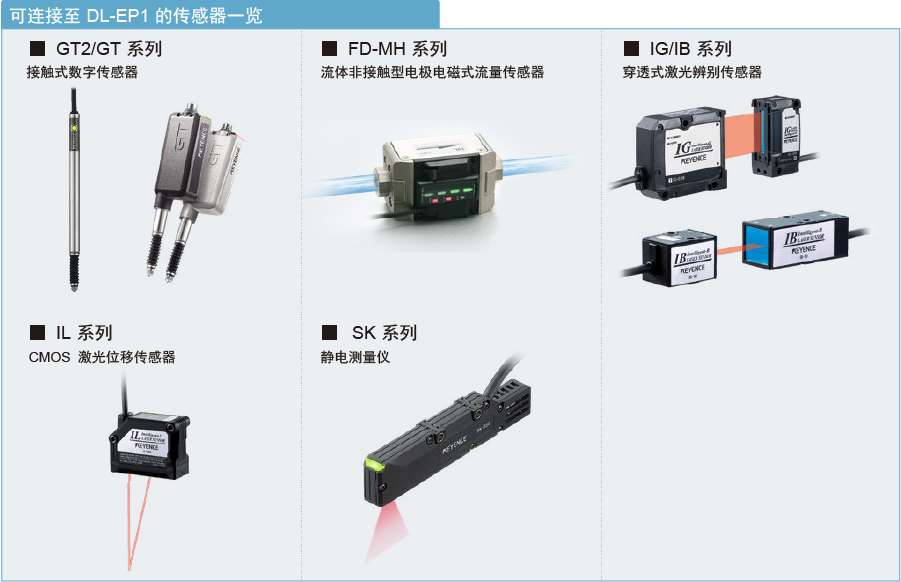

序章 1 : 可連接至 DL-EP1 的傳感器

本章節將介紹可連接至 DL-EP1 的機型。

要點

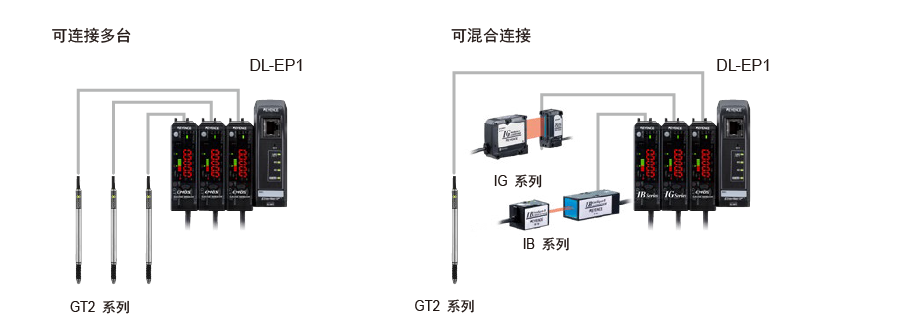

DL-EP1 可連接多臺傳感器或進行混合連接。

* 最大連接臺數、混合連接設備有限。
請參閱 補充 1 的使用多臺傳感器時的注意事項（第 17 頁）。

序章 2 : 關于與 DL-EP1 的通信

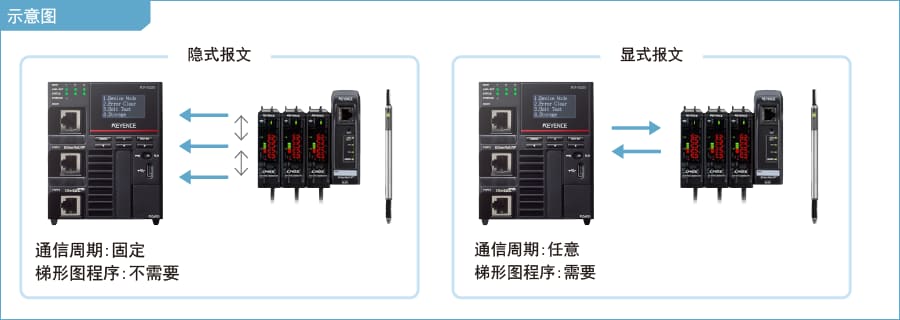

DL-EP1 的通信方法

DL-EP1 通過 EtherNet/IP? 通信將數據傳輸至 PLC。支持 2 種通信方法，分別是以固定周期進行通信的隱式報文和在任意時間進行通信的顯式報文。

隱式報文:

以固定周期在 KV 系列 與 DL-EP1 之間傳輸數據的功能適用于讀取使用頻率較高的當前值等參數時。

顯式報文:

在任意時間發送指令進行通信的功能適用于讀寫無需定時性的設定值等參數時。

監控當前值、錯誤狀態、輸出狀態時 → 隱式報文（參照步驟 1 至 3）

讀寫設定值等的詳細參數時 → 顯式報文（參照步驟 1 至 5）

要點

DL-EP1 的設定（參照 步驟 2 ）時，隱式報文的設定完成后，將自動進行隱式報文。如果進行顯式報文，除設定循環通信外，還需要梯形圖程序（參照 步驟 4 ）。

進行循環通信時 ? 步驟 1 至步驟 3

同時進行顯式報文時 ? 請設定步驟 1 至步驟 5。

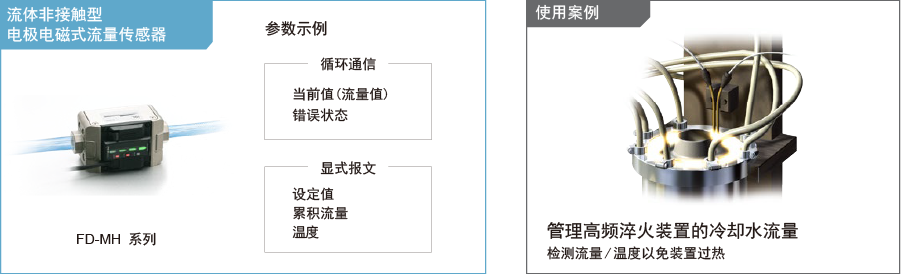

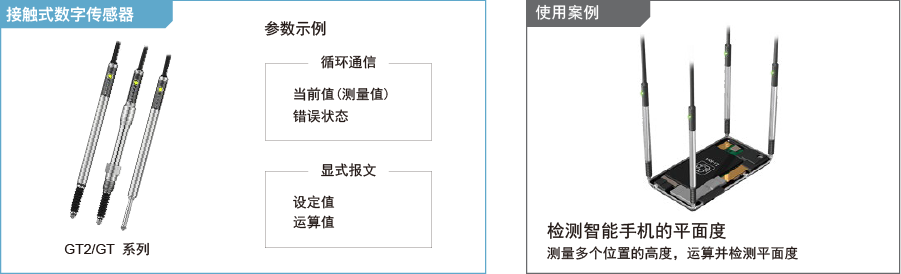

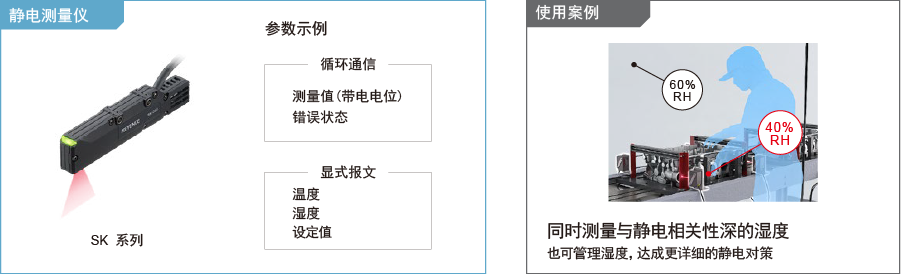

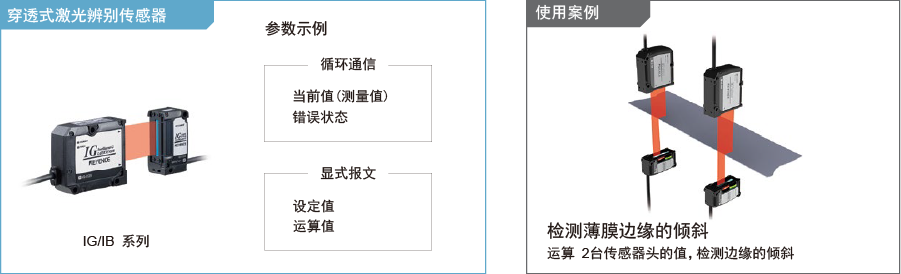

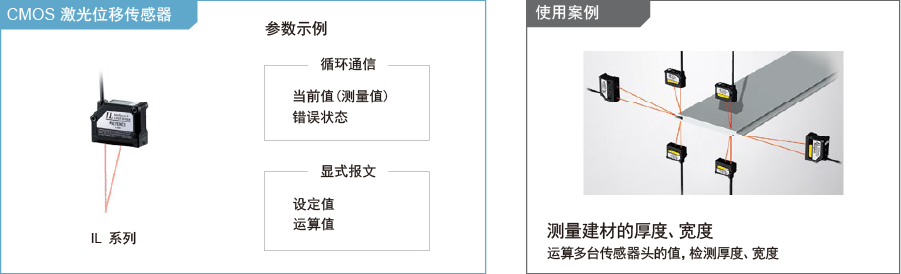

序章 3 : 連接機型的代表性參數

代表性參數和使用案例

本節將介紹可通過各傳感器的循環通信、顯式報文確認的參數的代表示例。
* 有關循環通信 / 顯式報文的參數一覽，請參閱 補充 2 參數一覽（第 18 頁）。

本資料將介紹 GT2 系列的連接案例。
* 請根據所連接的傳感器放大器，從 GT2 系列換閱后使用。

進行循環通信時 ? 步驟 1 至步驟 3

同時進行顯式報文時 ? 請設定步驟 1 至步驟 5。

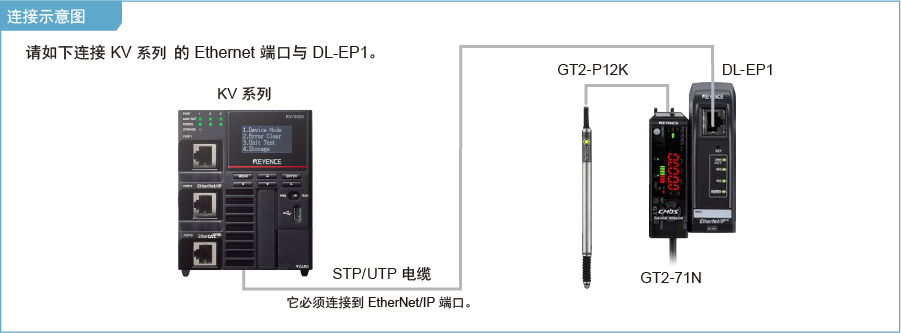

步驟 1 : 確認連接所需設備

本資料中將以與 KV 系列 通信時為例進行說明。
如需使用其他單元，請分別換閱所使用的單元。

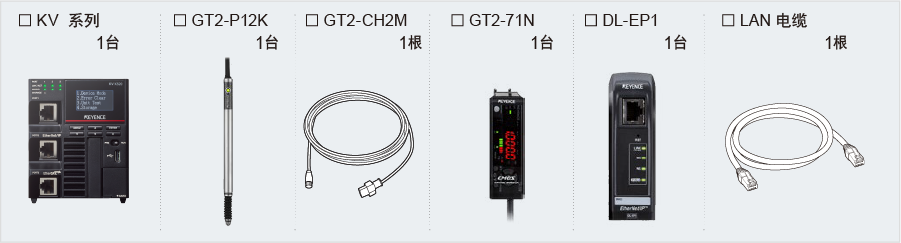

請準備下述機型。

步驟 2 : DL-EP1 的設定

DL-EP1 的設備構成包括如下 2 種設定方法。

  • 根據讀取的傳感器放大器信息進行設定
  • 手動選擇傳感器放大器進行設定 (參照解說傳感器設置指令）
    　　　　　　　　　? 無法準備實機的用戶，請使用此設定方法。

本資料中將介紹可簡單進行的“根據讀取的傳感器放大器信息進行設定”步驟。

1. 打開KV-STUDIO的單元編輯器。

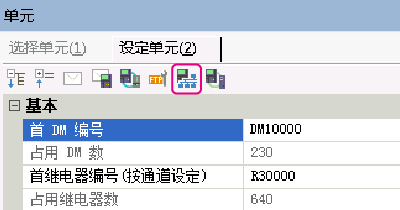

2. 在 KV 系列 的［設定單元 (2)］選項卡中點擊 EtherNet/IP 設定的。

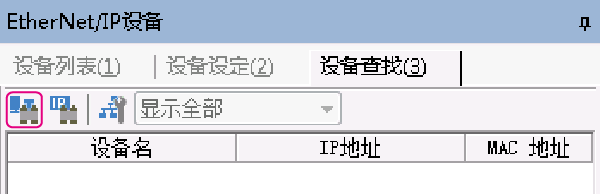

3. 選擇“EtherNet/IP 設備”的［設備查找 (3)］選項卡，點擊設備查找的。

要點

為進行搜索，必須滿足以下條件。

  • DL-EP1 與 KV 系列 之間使用 LAN 電纜進行連接
  • 對 DL-EP1 與 KV 系列 供電
  • 使用以太網交換機時，以太網交換機與 DL-EP1、KV 系列 之間使用 LAN 電纜進行連接，且以太網交換機接通電源

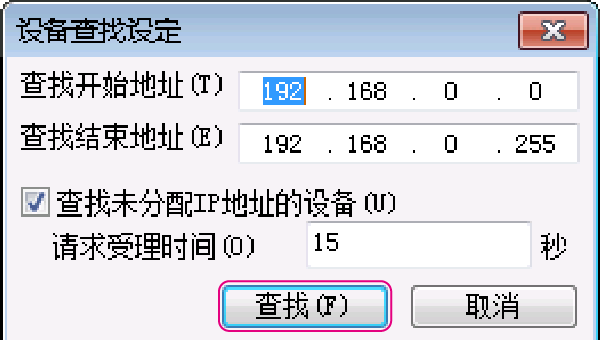

4. 點擊 [查找 (F)] 按鈕。

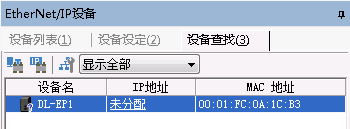

5. 顯示所搜索的未分配 DL-EP1。

要點

要將 DL-EP1 的 IP 地址設為未分配狀態，請長按 DL-EP1 表面的 RST 開關 3 秒以上。
連接多個 DL-EP1 而無法辨明為哪個機體時，可通過 DL-EP1 主機上記載的 MAC 地址進行判斷。

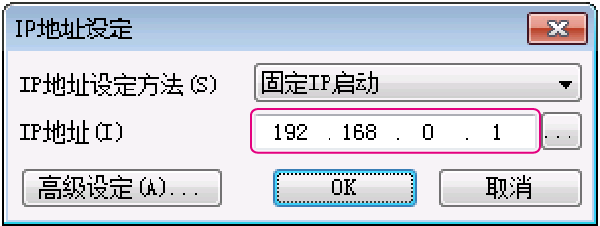

6. 點擊 IP 地址，在 [IP 地址設定 ] 對話框中將 DL-EP1 的 IP 地址設為“192.168.0.1”。

要點

在 [IP 地址設定 ] 對話框中點擊，可搜索未使用的 IP 地址。

步驟 3 : KV-X 系列的設置

本節將介紹如何連接名為「Vendor Series」的虛擬設備，實際使用時請將「Vendor Series」替換為要連接的設備。

要點

KV-X 系列上，可以給EtherNet/IP的連接分配變量。
給EtherNet/IP的連接分配變量時，在［CPU系統設定］對話框的“系統設定”的“其他設定”中勾選“EtherNet/IP設置更新時顯示變量設置對話框(E)”。
從“KV STUDIO”的菜單中選擇【視圖(V)】?【CPU系統設定(P)】，即顯示［CPU系統設定］對話框。

勾選“EtherNet/IP設置更新時顯示變量設置對話框(E)”后，即更新EtherNet/IP設置，當確定了單元編輯器的更改內容時，即顯示給連接分配變量的對話框。

1.啟動KV STUDIO，新建項目。支持型號選擇“KV-X520”，單擊〔OK〕。

顯示[管理員設定]對話框，輸入密碼后點擊[OK]，顯示[確認單元配置設定]對話框，單擊〔是(Y)〕。

2.在單元編輯器上單擊EtherNet/IP設定的圖標。顯示選擇設置方法的對話框，單擊〔手動(M)〕。

3.顯示單元編輯器，在“設定單元(2)”選項卡中設置KV-X520的IP地址。在此，如下所示設置。

* Step4是導入傳感器設置文件時的步驟。已經導入傳感器設置文件時，請進入Step5。

4.顯示[EtherNet/IP設置]窗口，選擇【EDS文件(D)】→【注冊(I)】，導入基恩士公司制傳感器設置文件(ez1文件)。

* 可從Keyence官方網站下載傳感器設置文件。

5. 在用Ethernet電纜連接了KV-X 系列IV4 系列的狀態下，選擇[EtherNet/IP設定]窗口的【文件(F)】→【自動配置(S)】。

6.實機和單元編輯器的配置不同時，會顯示確認項目傳輸?shù)膶υ捒?，在用USB電纜連接了PC和KV-X 系列的狀態下單擊〔是(Y)〕。

7.項目傳輸完成后，顯示[設備查找設定]對話框，單擊〔查找(F)〕。自動配置完成后，IV4 系列會自動注冊，單擊〔OK〕關閉[EtherNet/IP設置]窗口。

8.單擊單元編輯器的〔OK〕退出。

要點

已勾選“EtherNet/IP設置更新時顯示變量設置對話框(E)”時，顯示［EtherNet/IP設備 變量設置］對話框。
輸入分配給連接的變量的變量名，單擊〔OK〕。

- 手動設置的方法
設置設備配置的方法在"EtherNet/IP設定"的[設備列表（1）]選項卡中，拖放“Vender Series”并創建設備配置。

設置數據的傳輸和監控器

1.從菜單中選擇【監控器/模擬器(N)】>【PLC傳輸→監控器模式(C)】。
　在[PLC傳輸]對話框中單擊〔執行(E)〕。

2. 如果在傳輸數據之前和之后的顯示以下對話框，請兩次分別點擊[是(Y)]。

3. 在工作空間的“Vender Series”上右鍵單擊，選擇【傳感器IO監控(M)】。
　可簡單監控傳感器中的信息。

要點

也可以啟動實時時序圖監控器，在圖表上確認。
在“傳感器IO監控”上右鍵單擊，選擇【實時時序圖監控器(H)】。

不需要調整范圍，因為即時時序圖監控器會自動執行縮放。

如何通過程序來修改相關參數
從而更改設定值

傳感器的設定值可以通過如下兩種方法更改：
A : 從PC更改
B : 從梯形圖程序更改
* 以下將以傳感器MU-N（FD-0*C）為例進行說明。

A : 從PC更改

要從PC更改設定值，請使用KV STUDIO中的傳輸適配器功能

1. 在工作空間中展開單元配置。右鍵點擊MU-N（FD-0*C）并選擇[傳輸適配器設定（A）]

2. 在「MU-N（FD-0*C）」的參數上打勾，然后輸入設定值。
　點擊 [寫入適配器 （W）] 將設定值寫入傳感器。

*要讀取傳感器的設定值，請選擇 [讀取適配器 （R）]。

B : 從梯形圖程序更改

通過梯形圖程序，執行顯示報文通訊來更改設定值。

如需進行顯式報文，請使用傳感器設置指令（SPWR 指令（寫入傳感器參數指令）、SPRD 指令（讀取傳感器參數指令））

1. 在編輯器模式下，創建一個梯形圖程序，如下所示

* 關于參數編號的具體信息，請參照對應的參數表

2. 傳輸梯形圖程序到PLC

3. 當Trg變?yōu)镺N狀態時，相對應的設置值會被改寫

* 將設定值儲存在Dst[#4] 中（[結果儲存位置] + 4）。

要點

RT（即時）編輯功能

當您使用梯形圖程序時，您可以直接將軟元件注釋或者參數名輸入到自動搜索并顯示輸入候選項。

步驟 4 : 設定顯式報文

如果不讀寫當前值以外的數據（無需顯式報文），則無需步驟 5 之后的步驟。

1. 如果處于監控模式，請變更為編輯模式。

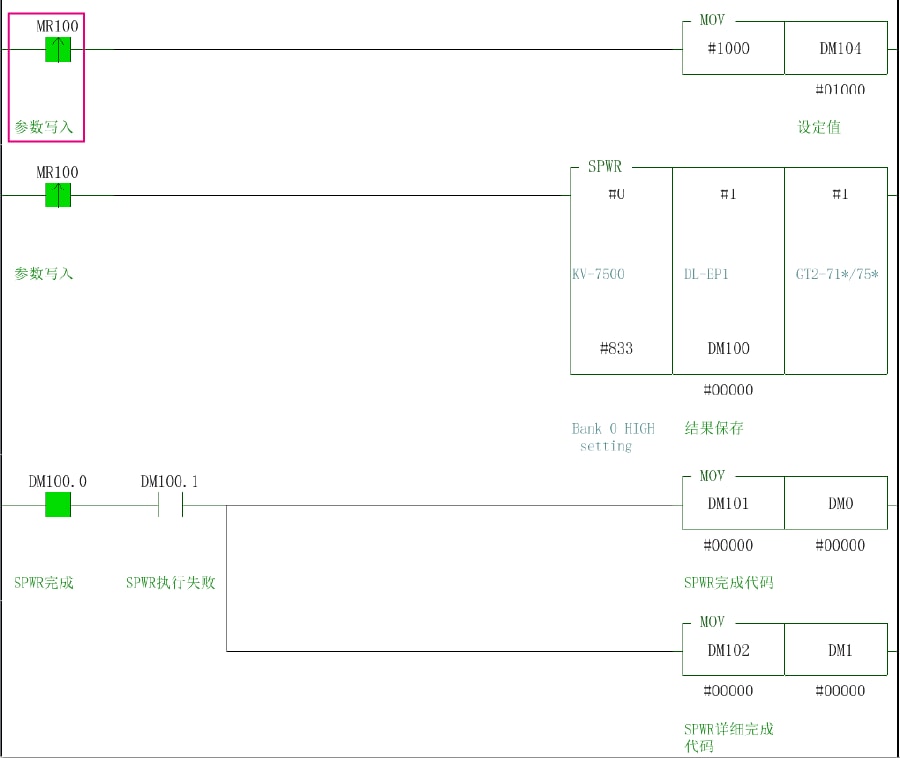

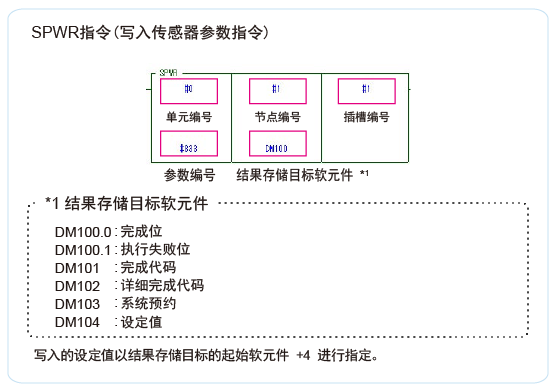

2. 使用 SPWR 指令（寫入傳感器參數指令）記述以下梯形圖。 例）已開啟 MR100 時，將 GT2 系列的 HI 設定值變更為 1000。

* SPWR 指令的解說請參閱要點

上述梯形圖程序的流程

? 將希望寫入的值（#1000）存儲至設定值（DM104）。
? 在 KV 系列（單元編號：#0）、節點 1 的 DL-EP1（節點地址：#1）、插槽 1 的 GT2-71N（插槽編號：#1）、HI 設定值（參數編號：#833）中寫入設定值（#1000）。
? SPWR 指令（寫入傳感器參數指令）執行失敗時，將完成代碼和詳細完成代碼存儲至DM0、DM1。

要點

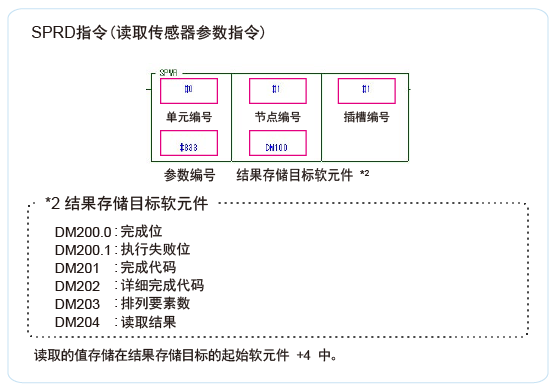

解說傳感器設置指令

執行 SPWR 指令（寫入傳感器參數指令）、SPRD 指令（讀取傳感器參數指令）后，將寫入 / 讀取已指定的傳感器參數。

3. 切換至監控模式。
開啟 MR100 后，在 GT2 系列的 HI 設定值中寫入 1000。

將 MR100 置于 ON 后，如果 DM100.0（SPWR 完成位）變?yōu)?ON，且 DM100.1（SPWR 執行失敗位）為 OFF，即表示正常完成參數寫入。此外，寫入失敗時，則 DM100.1（SPWR 執行失敗位) 將變?yōu)?ON，且在 DM0、DM1 中存儲完成代碼、詳細完成代碼。（正常寫入時的完成代碼為 0）
* 有關完成代碼的詳情，請參閱《EtherNet/IP? 功能用戶手冊》“7-8 完成代碼”。

步驟 5 : 確認通過顯式報文變更的值

確認是否已通過顯式報文向 GT2-71N 的 HI 設定值中寫入 1000。確認設定值是否已反映至 GT2-71N 的方法有以下 2 種。

?直接確認 GT2-71N 的傳感器放大器。
?通過 KV STUDIO 的傳輸適配器設定讀取“通道 0 的 HIGH 側設定值”。

?直接確認 GT2-71N 的傳感器放大器。

* 有關傳感器放大器中顯示 HIGH 側設定值的方法，請參閱 GT2 系列的手冊。

?通過 KV STUDIO 的傳輸適配器設定讀取“通道 0 的 HIGH 側設定值”。

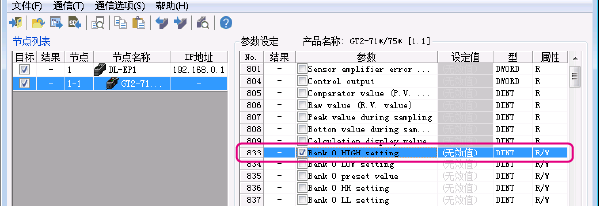

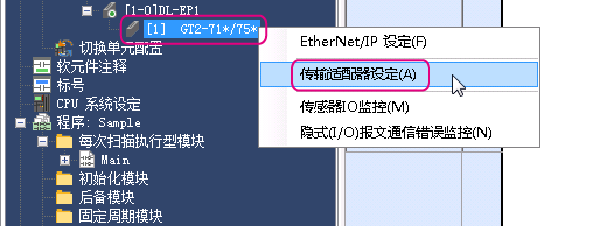

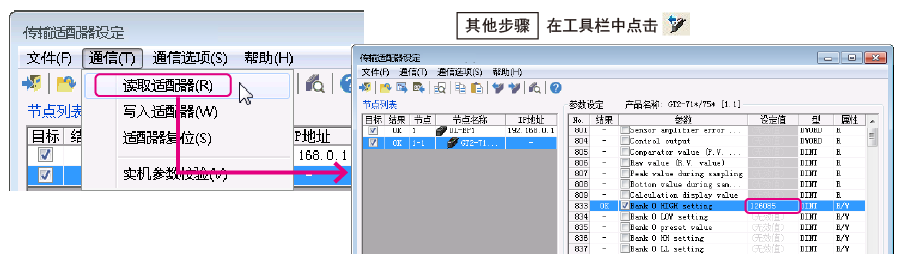

1. 展開工作空間的單元構成。在 GT2-71*/75* 上右擊， 選擇【傳輸適配器設定 (A)】。

2. 選中 GT2-71*/75* 的“Bank 0 HIGH setting( 通道 0 的 HIGH 側設定值 )”復選框。

3. 在傳輸適配器設定的菜單中選擇【通信 (T)】?【讀取適配器 (R)】，讀取設定值。

補充 1 : 使用多個傳感器時的注意事項

DL-EP1 可連接多臺傳感器放大器，且可與其他系列的傳感器放大器混合連接。
但是，使用多臺傳感器放大器時，必須注意最大連接臺數 / 可否混合連接。

DL-EP1 的最大連接臺數

名稱 最大連接臺數
GT2 15 臺（主裝置：1 臺、擴展裝置：14 臺）*
GT 10 臺（主裝置：1 臺、擴展裝置：9 臺）
FD-MH 10 臺（主裝置：1 臺、擴展裝置：9 臺）
IG 4 臺（主裝置：1 臺、擴展裝置：3 臺）
IB 4 臺（主裝置：1 臺、擴展裝置：3 臺）
IL 8 臺（主裝置：1 臺、擴展裝置：7 臺）
SK 8 臺（主裝置：1 臺、擴展裝置：7 臺）

* GT2-100N(P) 通過對 1 臺主裝置增設傳感器頭擴展板，可連接最多 11 臺傳感器頭。

與 DL-EP1 連接的傳感器放大器可否進行混合連接

名稱 GT2 GT FD-MH IG IB IL SK
GT2 — ○ ㄨ ○ ○ ○ ㄨ
GT ○ — ㄨ ○ ○ ○ ㄨ
FD-MH ㄨ ㄨ — ㄨ ㄨ ㄨ ㄨ
IG ○ ○ ㄨ — ○ ○ ㄨ
IB ○ ○ ㄨ ○ — ○ ㄨ
IL ○ ○ ㄨ ○ ○ — ㄨ
SK ㄨ ㄨ ㄨ ㄨ ㄨ ㄨ —
  • ○標記代表可混合連接。
  • ㄨ標記代表無法混合連接。

* 進行混合連接可能導致功能受限或最大連接臺數改變，敬請注意。
有關詳情，請參閱 DL-EP1 的手冊，或咨詢最近的營業所。

補充 2 : 參數一覽

可連接傳感器的隱式報文和顯式報文的參數一覽總結如下。
* 有關參數的詳情，請參閱傳感器放大器的手冊。

隱式報文參數一覽

參數名稱 GT2 GT IG IB IL FD-MH SK
狀態 ○ ○ ○ ○ ○ ○ ○
傳感器錯誤狀態 ○ ○ ○ ○ ○ ○ ○
傳感器報警狀態 — — — ○ ○ — ○
當前值 0 超范圍 ○ ○ ○ ○ ○ ○ ○
當前值 0 欠范圍 ○ ○ ○ ○ ○ ○ ○
當前值 0 無效狀態 ○ ○ ○ ○ ○ ○ ○
輸出 1 ○ ○ ○ ○ ○ ○ ○
輸出 2 ○ ○ ○ ○ ○ ○ ○
輸出 3 ○ ○ ○ ○ ○ ○ ○
輸出 4 ○ — ○ ○ ○ — ○
輸出 5 ○ — — — — — —
外部輸入響應 1 ○ ○ ○ ○ ○ ○ ○
外部輸入響應 2 ○ ○ ○ ○ ○ — ○
外部輸入響應 3 ○ ○ ○ ○ ○ ○ ○
外部輸入響應 4 ○ — ○ ○ ○ ○ ○
外部輸入響應 5 — — ○ — — — —
錯誤 ID 編號 ○ ○ ○ ○ ○ ○ ○
錯誤代碼 ○ ○ ○ ○ ○ ○ ○
報警 ID 編號 — — — ○ ○ — ○
報警代碼 — — — ○ ○ — ○
當前值 0 ○ ○ ○ ○ ○ ○ ○

顯式報文參數一覽

參數名稱 參數編號 GT2 GT IG IB IL FD-MH SK
狀態 #100 ○ ○ ○ ○ ○ ○ ○
錯誤狀態 #101 ○ ○ ○ ○ ○ ○ ○
報警狀態 #102 — — — ○ — — —
當前值 0 屬性 #104 ○ ○ ○ ○ ○ ○ ○
當前值 1 屬性 #105 ○ ○ — — — — —
錯誤 ID 編號 #108 ○ ○ ○ ○ ○ ○ ○
錯誤代碼 #109 ○ ○ ○ ○ ○ ○ ○
報警 ID 編號 #110 — — — ○ — — —
報警代碼 #111 — — — ○ — — —
輸出 1 #116 ○
（HIGH 輸出） 		○
（HIGH 輸出） 		○
（HIGH 輸出） 		○
（HIGH 輸出） 		○
（HIGH 輸出） 		○ ○
輸出 2 #117 ○
（LOW 輸出） 		○
（LOW 輸出） 		○
（LOW 輸出） 		○
（LOW 輸出） 		○
（LOW 輸出） 		○ ○
輸出 3 #118 ○
（GO 輸出） 		○
（GO 輸出） 		○
（GO 輸出） 		○
（GO 輸出） 		○
（GO 輸出） 		○ ○
輸出 4 #119 ○
（HH 輸出） 		— ○
（邊緣檢測輸出） 		○
（檢測輸出） 		○
（報警輸出） 		— ○
輸出 5 #120 ○
（LL 輸出） 		— — — — — —
當前值 0 至無效狀態 #138 ○ ○ ○ ○ ○ ○ ○
當前值 0 至欠范圍 #139 ○ ○ ○ ○ ○ ○ ○
當前值 0 至超范圍 #140 ○ ○ ○ ○ ○ ○ ○
當前值 0（ID 編號 1 至 15） #144 至 #158 ○ ○ ○ ○ ○ ○ ○
傳感器狀態屏蔽設定 #176 ○ ○ ○ ○ ○ ○ ○
傳感器連接臺數 #177 ○ ○ ○ ○ ○ ○ ○
錯誤代碼（ID 編號 00 至 15） #768 至 #783 ○ ○ ○ ○ ○ ○ ○
傳感器放大器錯誤狀態 #801 ○ ○ ○ — ○ ○ ○
控制輸出 #804 ○ ○ — — — — —
判斷值（P.V. 值） #805 ○ ○ ○ ○ ○ — ○
原始值（R.V. 值） #806 ○ ○ — — — — —
P-P 模式時的峰值保持值 #807 ○ — — — — — —
P-P 模式時的谷值保持值 #808 ○ — — — — — —
運算顯示值 #809 ○ ○ — — — — —
采樣周期內的峰值 #807 — ○ — — — — —
采樣周期內的谷值 #808 — ○ — — — — —
判斷輸出、邊緣檢測輸出 #804 — — ○ — — — —
內部測量值（R.V. 值） #806 — — ○ ○ ○ — ○
保持時的峰值保持值 #807 — — ○ ○ ○ — ○
保持時的谷值保持值 #808 — — ○ ○ ○ — ○
運算值（CALC 值） #809 — — ○ — ○ — —
模擬輸出值 #810 — — ○ ○ ○ — —
邊緣數 #813 — — ○ — — — —
光軸調整狀態 #814 — — ○ — — — —
設定異常 #819 — — ○ ○ ○ — ○
EEPROM 寫入結果 #821 — — ○ ○ ○ — ○
零點漂移執行結果 #822 — — ○ ○ ○ — —
復位執行結果 #823 — — ○ ○ ○ — ○
系統參數當前狀態 #824 — — ○ ○ ○ — ○
基準波形登錄請求結果 #826 — — ○ — — — —
公差、2 點調諧執行結果 #828 — — ○ — — — —
圖像校正執行結果 #829 — — ○ — ○ — —
判斷輸出、報警輸出 #804 — — — — ○ — ○
錯誤狀態 #801 — — — ○ ○ — —
報警狀態（檢測輸出狀態） #802 — — — ○ — — —
報警功能動作狀態
（檢測輸出功能動作狀態） 		#803 — — — ○ ○ — —
判斷輸出、檢測輸出 #804 — — — ○ — — —
通道狀態 #811 — — — ○ ○ — ○
計時狀態 #812 — — — ○ ○ — ○
發射停止?fàn)顟B(tài) #818 — — — ○ ○ — —
外部輸入狀態 #820 — — — ○ ○ ○ ○
基準光量登錄結果 #826 — — — ○ — — —
調整執行結果 #827 — — — ○ — — —
調諧執行結果 #828 — — — ○ ○ — —
執行結果 #829 — — — ○ — — —
控制輸出累積脈沖輸出異常報警輸出的狀態 #804 — — — — — ○ —
瞬時流量值 #805 — — — — — ○ —
累積流量值 #806 — — — — — ○ —
瞬時流量（峰值保持值） #807 — — — — — ○ —
瞬時流量（谷值保持值） #808 — — — — — ○ —
通道切換狀態 #811 — — — — — ○ —
當前溫度 #813 — — — — — ○ —
溫度峰值保持值 #814 — — — — — ○ —
溫度谷值保持值 #815 — — — — — ○ —
溫度傳感器連接 #822 — — — — — ○ —
輸出狀態 #804 — — — — — — —
瞬時密度 #816 — — — — — — —
移位系統處理結果 #822 — — — — — — —
通道 0 以后的 HIGH 側設定值 #833 以上 ○（+5 × n）* ○（+3 × n） — — — — —
通道 0 以后的 LOW 側設定值 #834 以上 ○（+5 × n） ○（+3 × n） — — — — —
通道 0 以后的預設值 #835 以上 ○（+5 × n） ○（+3 × n） — — — — —
通道 0 以后的 HH 側設定值 #836 以上 ○（+5 × n） — — — — — —
通道 0 以后的 LL 側設定值 #837 以上 ○（+5 × n） — — — — — —
HIGH 側設定值（通道 0 以后） #833 以上 — — ○（+6 × n） ○（+3 × n） ○ — —
LOW 側設定值（通道 0 以后） #834 以上 — — ○（+6 × n） ○（+3 × n） ○ — —
移位目標值（通道 0 以后） #835 以上 — — ○（+6 × n） ○（+3 × n） ○ — —
靈敏度設定（通道 0 以后） #836 以上 — — ○（+6 × n） — — — —
用戶定義二值化（通道 0 以后） #837 以上 — — ○（+6 × n） — — — —
用戶定義過濾值（通道 0 以后） #838 — — ○ — — — —
瞬時流量值 1 至 2 #833 至 #834 — — — — — ○ —
溫度上限設定值 #835 — — — — — ○ —
溫度下限設定值 #836 — — — — — ○ —
累積流量設定值 1 至 4 #837 至 #840 — — — — — ○ —
voLS 用指定密度 #842 — — — — — — —
模擬輸出上限值（通道 0 以后） #836 — — — — ○ — —
模擬輸出下限值（通道 0 以后） #837 — — — — ○ — —
按鍵鎖 #865 ○ ○ ○ — ○ — —
通道選擇狀態 #866 ○ ○ ○ ○ — — —
計時狀態 #867 ○ ○ — — — — —
條形顯示模式 #871 ○ ○ — — — — —
計時輸入請求 #867 — — ○ — — — —
激光發射停止輸入請求 #868 — — ○ — — — —
輔助顯示部的顯示畫面 #872 — — ○ ○ ○ — ○
系統參數 #873 — — ○ ○ ○ — ○
公差調諧公差的設定幅度 #874 — — ○ ○ ○ — —
圖像校正功能 #875 — — ○ ○ ○ — —
圖像校正功能 SET1 以上 #876 以上 — — ○ — ○ — —
邊緣編號 1（通道 0 以后） #884 以上 — — ○（+3 × n） — — — —
邊緣編號 2（通道 0 以后） #885 — — ○（+3 × n） — — — —
針數（通道 0 以后） #886 以上 — — ○（+3 × n） — — — —
按鍵鎖設定 #865 — — — ○ — — —
通道功能 #866 — — — — ○ — ○
計時輸入 #867 — — — ○ ○ — ○
激光發射停止輸入 #868 — — — ○ ○ — —
實測補正、邏輯補正第 1 點目標值 #876 — — — ○ — — —
實測補正、邏輯補正第 2 點目標值 #877 — — — ○ — — —
邏輯補正第 1 點目標值 #883 — — — ○ — — —
邏輯補正第 2 點目標值 #884 — — — ○ — — —
按鍵鎖功能 #865 — — — — — ○ ○
模擬輸出選擇 #867 — — — — — ○ —
自由范圍模擬輸出上限值 #868 — — — — — ○ —
自由范圍模擬輸出下限值 #869 — — — — — ○ —
按鍵鎖功能 #865 — — — — — — —
運算模式 / 運算設定 #897 ○ — — — — — —
檢測模式 #898 ○ ○ — — — ○ —
保持更新方式 #899 ○ — — — — — —
響應時間 #900 ○ ○ — — — ○ —
計時種類 #901 ○ ○ — — — — —
自動計時等級 #902 ○ ○ — — — — —
自動計時延遲種類 #903 ○ ○ — — — — —
用戶指定延遲時間 #904 ○ ○ — — — — —
靜態保持穩定判斷 #905 ○ — — — — — —
靜態保持穩定幅度 #906 ○ — — — — — —
測量增減方向 #907 ○ ○ — — — — —
杠桿率 #908 ○ ○ — — — — —
輸出方式 #909 ○ ○ — — — — —
顯示位數 #910 ○ ○ — — — — —
滯后 #911 ○ ○ — — — ○ —
同步輸入設定 #912 ○ — — — — — —
特別輸出設定 #913 ○ — — — — — —
限制輸出 HH 側判斷位置設定 #914 ○ — — — — — —
限制輸出 HH 側判斷位置設定 #915 ○ — — — — — —
預設數據選擇 #916 ○ — — — — — —
預設記憶 #917 ○ ○ — — — — —
預設點 #918 ○ — — — — — —
省電功能（ECO） #919 ○ ○ — — — — —
凸起檢測功能 #920 ○ ○ — — — — —
凸起檢測動作位置 #921 ○ — — — — — —
批量設定 #922 ○ — — — — — —
模擬范圍設定 #923 ○ — — — — — —
自由范圍設定（Hi 側） #924 ○ — — — — — —
自由范圍設定（Lo 側） #925 ○ — — — — — —
運算模式 #897 — ○ — — — — —
延遲穩定判斷 #905 — ○ — — — — —
延遲穩定幅度 #906 — ○ — — — — —
輸入（紫線）功能選擇 1 #912 — ○ — — — — —
輸入（粉紅 / 紫線）功能選擇 2 #913 — ○ — — — — —
檢測點設定 #921 — ○ — — — — —
顯示濾波器功能 #922 — ○ — — — — —
運算功能 #897 — — ○ — ○ — —
測量模式 #898 — — ○ ○ — — —
測量方向 #899 — — ○ — ○ — —
采樣周期 #900 — — — — ○ — —
平均次數 #901 — — ○ — — — ○
輸出方式 #902 — — ○ ○ ○ — ○
保持功能的設定 #904 — — ○ ○ ○ — ○
自動保持觸發等級 #905 — — ○ ○ ○ — —
計時輸入 #906 — — ○ ○ ○ — —
延遲定時器 #907 — — ○ ○ ○ — —
定時器時間 #908 — — ○ ○ ○ — —
滯后 #909 — — ○ ○ ○ — ○
模擬輸出縮放 #910 — — ○ ○ ○ — ○
模擬輸出上限值 #911 — — ○ ○ ○ — ○
模擬輸出下限值 #912 — — ○ ○ ○ — ○
外部輸入 #913 — — ○ — ○ — ○
外部輸入 1 至 4 #914 至 #917 — — ○ — ○ — ○
基準波形記憶功能 #919 — — ○ — — — —
零點漂移值記憶功能 #920 — — ○ — ○ — ○
防止相互干擾功能 #921 — — ○ — ○ — —
顯示位數 #922 — — ○ ○ ○ — ○
節電模式 #923 — — ○ ○ ○ — —
位置監控器 #924 — — ○ — — — —
顯示顏色 #925 — — ○ — ○ — —
邊緣檢測功能 #926 — — ○ — — — —
邊緣檢測功能 邊緣數 #927 — — ○ — — — —
入光量、遮光量模式 #899 — — — ○ — — —
平均次數、高通濾波器 #901 — — — ○ — — —
外部輸入設定 #913 — — — ○ — — —
外部輸入 1 至 4 功能選擇 #914 至 #917 — — — ○ — — —
通道切換方法 #918 — — — ○ ○ — —
零點漂移狀態保存 #920 — — — ○ — — —
判斷輸出顯示顏色 #925 — — — ○ — — —
P.V. 值顯示顏色 #926 — — — ○ — — —
顯示平均化 #901 — — — — — ○ —
輸出 2 的超時時間 #902 — — — — — ○ —
累積方向 #903 — — — — — ○ —
累積流量單位 #904 — — — — — ○ —
N.O./N.C. #909 — — — — — ○ —
顯示模式 #910 — — — — — ○ —
通道切換功能 #912 — — — — — ○ —
零流量功能 #914 — — — — — ○ —
不同頻率模式 #916 — — — — — ○ —
省電模式 #919 — — — — — ○ —
流量指示燈顯示顏色 #925 — — — — — ○ —
零切割等級 #905 — — — — — — —
密度降低時零切割功能 #906 — — — — — — —
密度降低時零切割等級 #907 — — — — — — —
外部輸入功能 #912 — — — — — — —
平均次數、高度差計數濾波器、高通濾波器 #901 — — — — ○ — —
傳感器頭顯示模式 #924 — — — — ○ — —
高度差計數濾波器的單次觸發輸出時間 #926 — — — — ○ — —
高通濾波器的中斷頻率 #927 — — — — ○ — —
報警設定 #929 — — — — ○ — —
報警次數 #930 — — — — ○ — —
運算源原始值（ID 編號 1 至 15） #929 至 #943 ○ ○ — — — — —
針直徑、針間隔 1 至 14P.V. 值 #929 至 #942 — — ○ — — — —
針直徑、針間隔 1 至 14R.V. 值 #943 至 #956 — — ○ — — — —
調整狀態保存 #929 — — — ○ — — —
調整等級 #930 — — — ○ — — —
自動調整功能 #931 — — — ○ — — —
自動調整等級 #932 — — — ○ — — —
檢測輸出功能 #933 — — — ○ — — —
檢測輸出光量等級 #934 — — — ○ — — —
錯誤輸出模式 #935 — — — ○ — — —
觸發等級用滯后 #936 — — — ○ — — —
觸發等級用滯后設定值 #937 — — — ○ — — —
干水錯誤靈敏度 #929 — — — — — ○ —
干水錯誤檢測時間 #930 — — — — — ○ —
流量方向 #931 — — — — — — —
體積 / 重量 / 流量選擇 #935 — — — — — — —
對焦指定 #936 — — — — — — —
型號名 #968 ○ ○ ○ ○ ○ ○ ○
T 連接器連接傳感器頭 #963 — — ○ — — — —
R 連接器連接傳感器頭 #964 — — ○ — — — —
發射側傳感器頭型號 #963 — — — ○ — — —
接收側傳感器頭型號 #964 — — — ○ — — —
連接傳感器頭 #963 — — — — — ○ —
連接傳感器頭（容量） #963 — — — — — — —
連接傳感器頭（材質） #964 — — — — — — —
溫度 #813 — — — — — — ○
濕度 #814 — — — — — — ○
零點漂移、零點漂移復位執行結果 #822 — — — — — — ○
HI 側設定值（通道 0 以后） #833 以上 — — — — — — ○（+5 × n）
LO 側設定值（通道 0 以后） #834 以上 — — — — — — ○（+5 × n）
范圍設定 #898 — — — — — — ○
計時輸入設定 #906 — — — — — — ○
通道切換方法 #918 — — — — — — ○
距離補正方法 #929 — — — — — — ○
近距離側補正量 #930 — — — — — — ○
遠距離側補正量 #931 — — — — — — ○
區域縮放 #932 — — — — — — ○
產品代碼 #961 — — — — — — ○
訂正 #962 — — — — — — ○
連接傳感器頭 #963 — — — — — — ○
系列代碼 #983 — — — — — — ○
系列版本 #984 — — — — — — ○
軟元件類型 #985 — — — — — — ○

* n: 通道編號 參數的起始編號 +5 × n

產品陣容:
