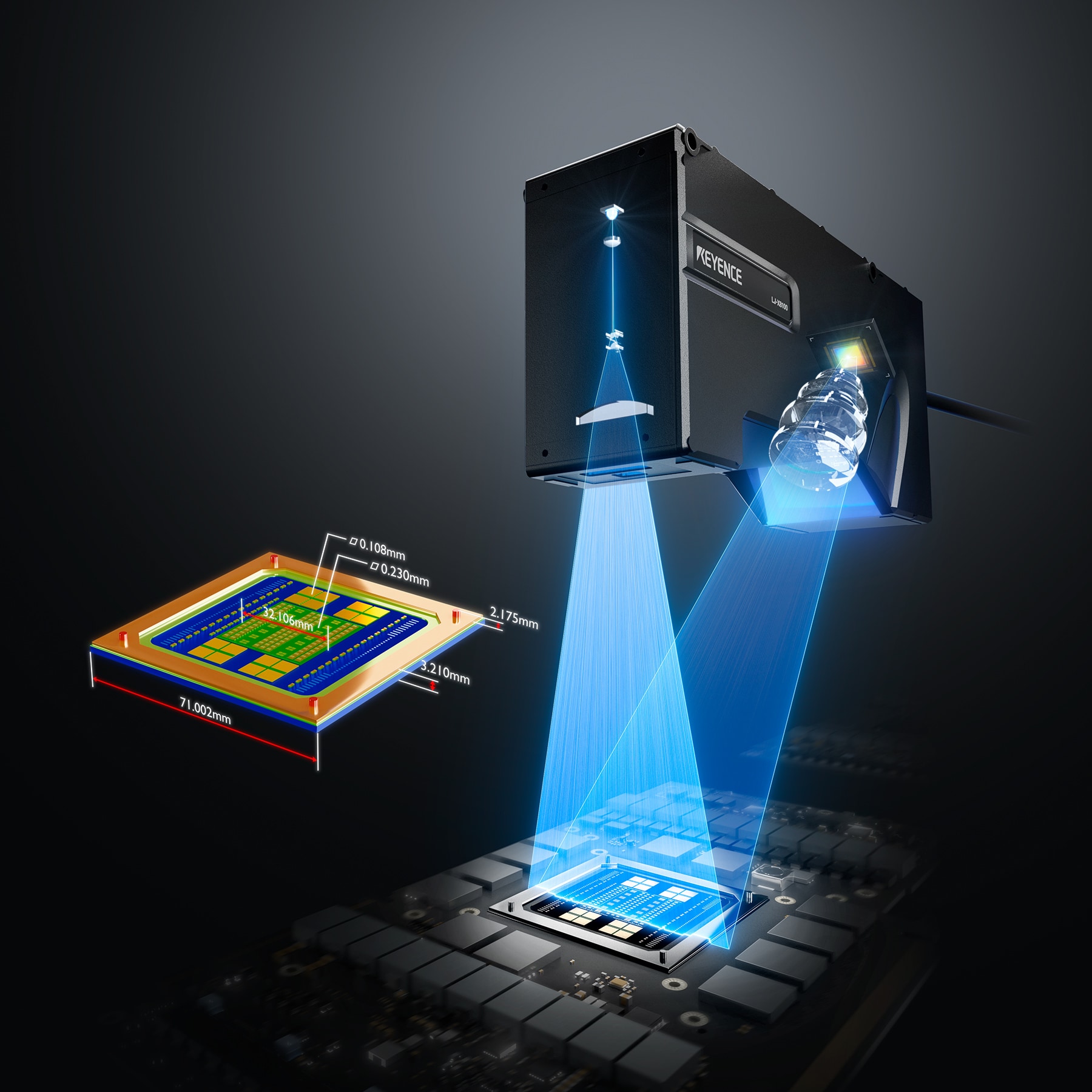

2D/3D 線激光測量儀 LJ-X8000 系列

以超高精度 測量各種工件

大視野、高精度機型上市
超高精細測量

  • 超高精度
  • 可支持各種材質
  • 設定只需3步

LJ-X8000 系列 - 2D/3D 線激光測量儀

使用 LJ-X8000 系列2D/3D線激光測量儀，可直接在生產線上完成2D / 3D測量與檢測工作。LJ-X8000系統采用 3200 points/profile，可以細致入微地精確呈現目標物截面形狀，并生成高分辨率圖像。此系列線激光測量儀兼容四種不同的控制器，用戶可根據具體應用需求選擇適配的方案，確保系統性能與實際需求的切實匹配。LJ-X8000 系列激光線寬最大可達 720 毫米，且支持多臺設備組合使用，從而實現對更大尺寸目標物的掃描測量。這類高性能線激光測量儀的編程操作僅需三個簡單步驟即可完成，能輕松、快速地開展精準的線上三維測量工作。

產品特性

全新 實現更大范圍的高精度測量
高精度、大視野3種機型全新上市

LJ-X8030

LJ-X8070

LJ-X8100

應用

鉸鏈尺寸檢測

鋰電池頂蓋焊檢測

IC疊料/爬料檢查

滑輪瑕疵檢測

輪胎形狀檢測

餅干外觀檢測

涂膠檢測

金屬板厚度/平面度檢測

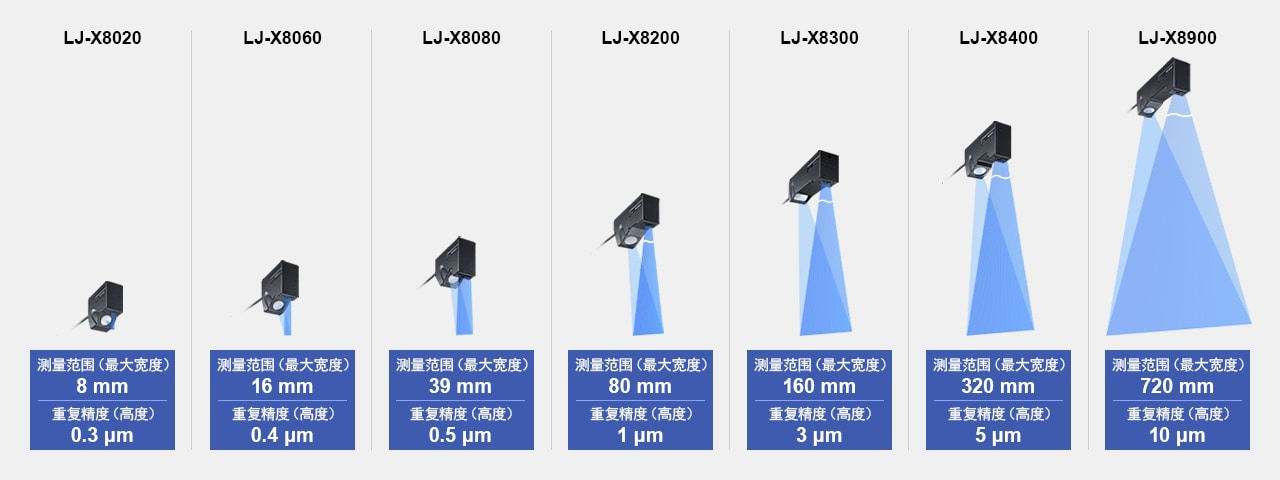

性能型號選項豐富，可應對各種應用和需求

LJ-X8000 系列可應對各種檢測需求，提供合適的選型。協助生產現場實現質量提高、人工節約、工藝創新。

探索在線尺寸和外觀檢測的3D轉型潛力 -3D檢測的好處-

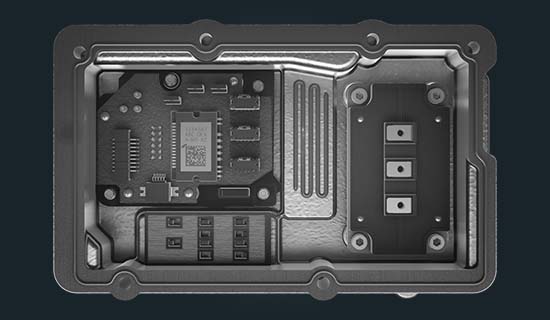

平面

  • 高度、深度不明確
  • 受顏色、圖案的影響
  • 濃淡的變化較小時會不穩定

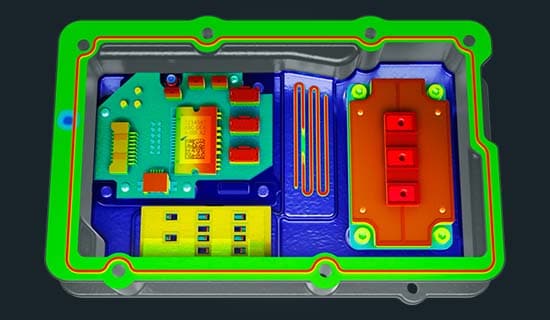

3D

  • 寬度、高度、面積、體積均可測量
  • 不易受顏色及圖案的影響
  • 也可穩定檢測同色的凹陷

3D檢測可確認的項目

尺寸檢測
尺寸檢測 高度 高度 深度
深度 高低差 寬度
高低差 厚度 平面度
寬度 角度
厚度
平面度
角度
外觀檢測
外觀檢測 體積 體積 毛刺
毛刺 凹陷 異物
凹陷 破裂 缺陷
異物 變形 凹凸
破裂
缺陷
變形
凹凸
形狀檢測
形狀檢測 有無 有無 正反
正反 翹起 翹曲
翹起 縫隙 計數
翹曲 OCR
縫隙
計數
OCR

超高精度測量 為以往的4倍*

采用 3200 points/profile 超高精度測量，可以精確地繪制出目標物的形狀。通過呈現“真實形狀”，從而實現精確的尺寸測量和外觀檢測。

* 與本公司LJ-V7000 系列產品的比較。

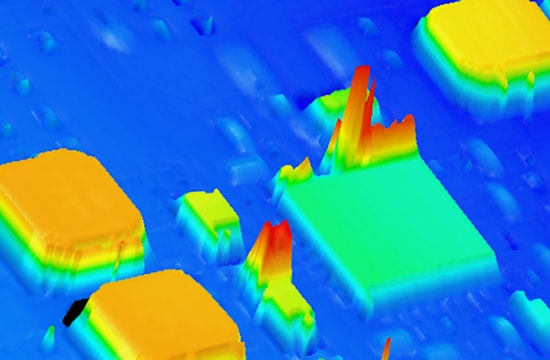

傳統*

  • 粗略
  • 數值跳動
  • 容易受表面狀態的影響

* 與本公司LJ-V7000 系列產品的比較。

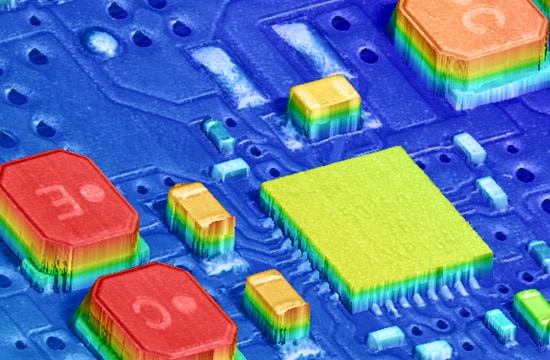

LJ-X8000

  • 細致入微
  • 精確
  • 各種表面狀態都可穩定檢測

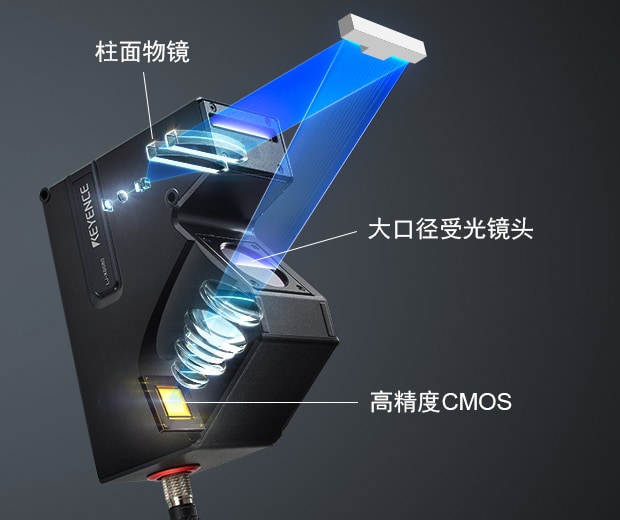

能夠實現超高精度的理由

如果僅單純地提升CMOS的像素數，單個像素變小，無法得到足夠的受光量。結果會導致高度方向的精度下降、工件檢測能力的下降。LJ-X8000 系列為了解決此問題，采用了下述新技術。

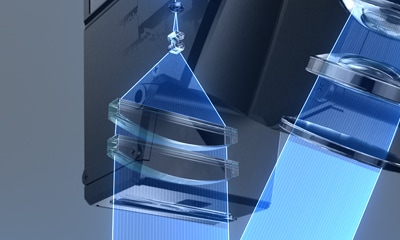

柱面物鏡

采用特別設計的柱面物鏡，照射平行光。抑制目標物表面的反射光擴散。

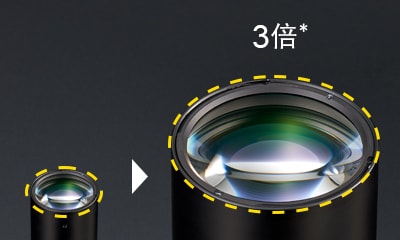

大口徑受光鏡頭

除了特別的光學設計，還搭載以往設備3倍* 測量面積的大口徑受光鏡頭，大幅提高受光量。

* 與本公司LJ-V7000 系列產品的比較。

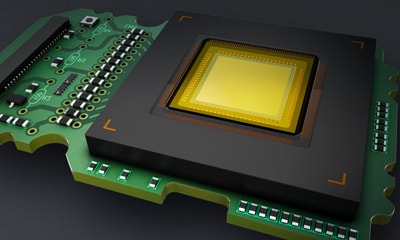

高精度CMOS為以往的4倍*

搭載 3200 points/profile 的新開發高精度CMOS。

* 與本公司LJ-V7000 系列產品的比較。

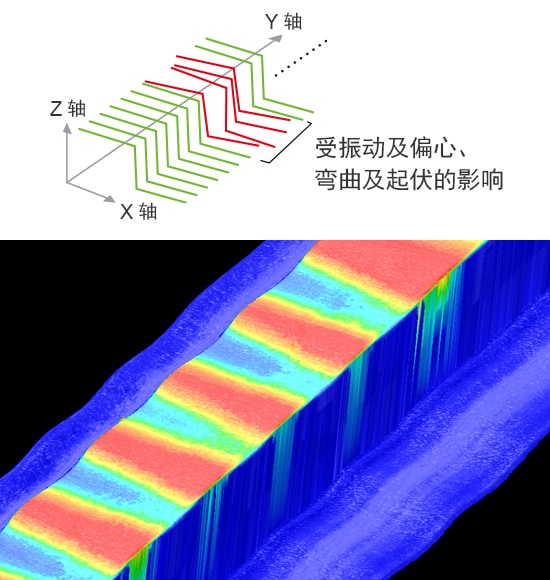

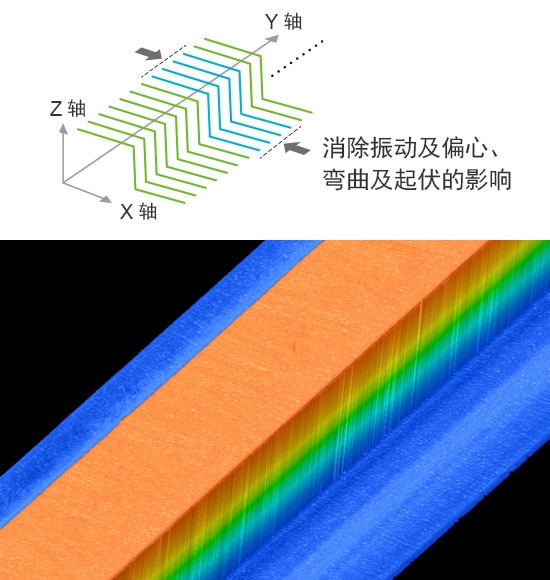

輪廓對齊功能

生成3D圖像時，分別用 X?Z?θ 補償2D輪廓的位置。消除振動、偏心、工件彎曲及起伏等影響，生成適于檢測的圖像。

無輪廓對齊

受搬運振動的影響，無法生成理想的3D圖像。

有輪廓對齊

通過輪廓對齊，可生成理想的3D圖像。可在線實現打痕、缺陷等穩定檢測。
